Kapitel 10: Nebengruppen des PSE und Metalle

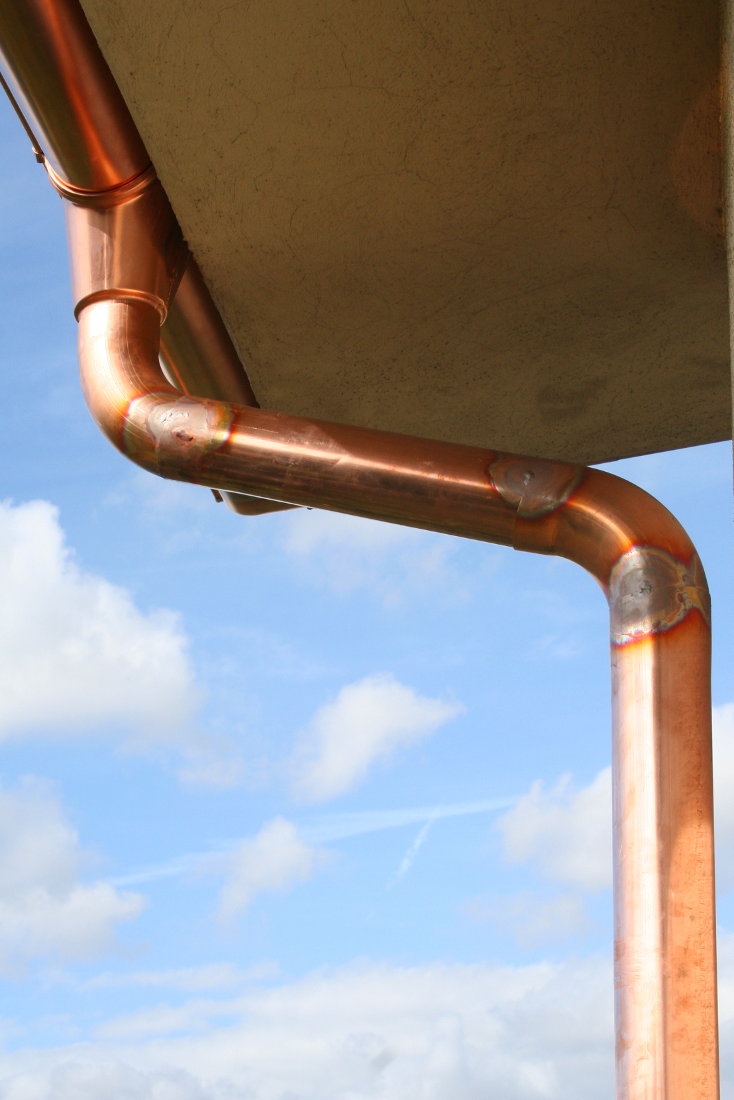

Kupfer wird auch als Material für Dachrinnen verwendet. Es ist allerdings teuer!



Allgemeines zu den Nebengruppen

Viele Elemente der Chemie befinden sich in den Hauptgruppen. Bei diesen ist das Verstehen von Vorgängen oft einfacher, da sie eine einfach zu verstehende Anordnung ihrer Valenzelektronen haben.

Bei den Nebengruppen ist das nicht so einfach. Mit dem Bohrschen Atommodell kann man ihre Anordnung auch nicht so schön einfach erklären.

Trotzdem findet man in den Nebengruppen sehr wichtige Elemente, welche alle metallisch sind. Darunter die häufig gebrauchten Elemente Gold, Silber, Kupfer, Eisen und viele mehr.

Alle Nebengruppenelemente sind Metalle (aber auch in den Hauptgruppen befinden sich Metalle!).

Möchte man die Nebengruppenelemente nach dem Bohr'schen Atommodell zeichnen, so muss man die maximale Anzahl an Elektronen pro Elektronenhülle beachten!



Anzahl an Elektronen pro Elektronenhülle:

1. Periode: maximal 2 Valenzelektronen

2. Periode: maximal 8 Valenzelektronen

3. Periode: maximal 18 Valenzelektronen

4. Periode: maximal 32 Valenzelektronen

usw.

Die Regel lautet: Pro Periode dürfen maximal 2n2 Elektronen in die Valenzhülle aufgenommen werden (n gibt dabei die Periodennummer an).



Vergleich der Nebengruppenelemente

Diese Tabelle stellt die Metalle Kupfer, Silber und Gold, Zink, Cadmium und Quecksilber gegenüber. Allen gemeinsam ist, dass sie bekannte Elemente der Nebengruppen sind.



Vergleich der Elemente hinsichtlich physikalischer Eigenschaften





Kupfer

Silber

Gold

Zink

Cadmium

Quecksilber

Metallstruktur

kubisch dichteste Packung

kubisch dichteste Packung

kubisch dichteste Packung

hexagonal dichteste Packung

hexagonal dichteste Packung

abgewandelte hexagonal dichteste Packung

(komplizierte rhomboedrische Struktur)

Schmelzpunkt [°C]

1083

961

1063

419

321

-39

Siedepunkt [°C]

2595

2212

2660

908

767

357

elektrische Leitfähigkeit
in [106 S/m]

65

66

49

18

15

4,4

1. Ionisierungsenergie [eV]

7,7

7,6

9,2

9,4

9,0

10,4

Elektronenaffinität [eV]

-1,23

-1,30

-2,31

~0

~0

~0

Elektronegativität

1,90

1,93

2,54

1,65

1,69

2,00



Gold hat den negativsten Wert für die Elektronenaffinität und die höchste Elektronegativität aller Metalle. Das führt dazu, dass sogar (sonst für Metalle sehr untypisch!) negativ geladene Ionen von Gold möglich sind. So gibt es die Verbindung Cäsiumaurid (CsAu) und einigen anderen Verbindungen, in denen Goldanionen vorliegen.

Die Metalle der Kupfergruppe haben mit Abstand die beste elektrische Leitfähigkeit.

Alle Metalle haben recht geringe Schmelzpunkte. Besonders die Metalle der Nebengruppen haben geringere Siedepunkte. Das machte eine Bearbeitung und Verwendung schon vor mehreren Tausend Jahren möglich. So wurden sie als Werkzeugen, Waffen, Alltagsgegenständen und Münzen verwendet.

Die Umwandlung einer Metallverbindung (z.B. CuS oder CuO) zum elementaren Metall wird Reduktion genannt.

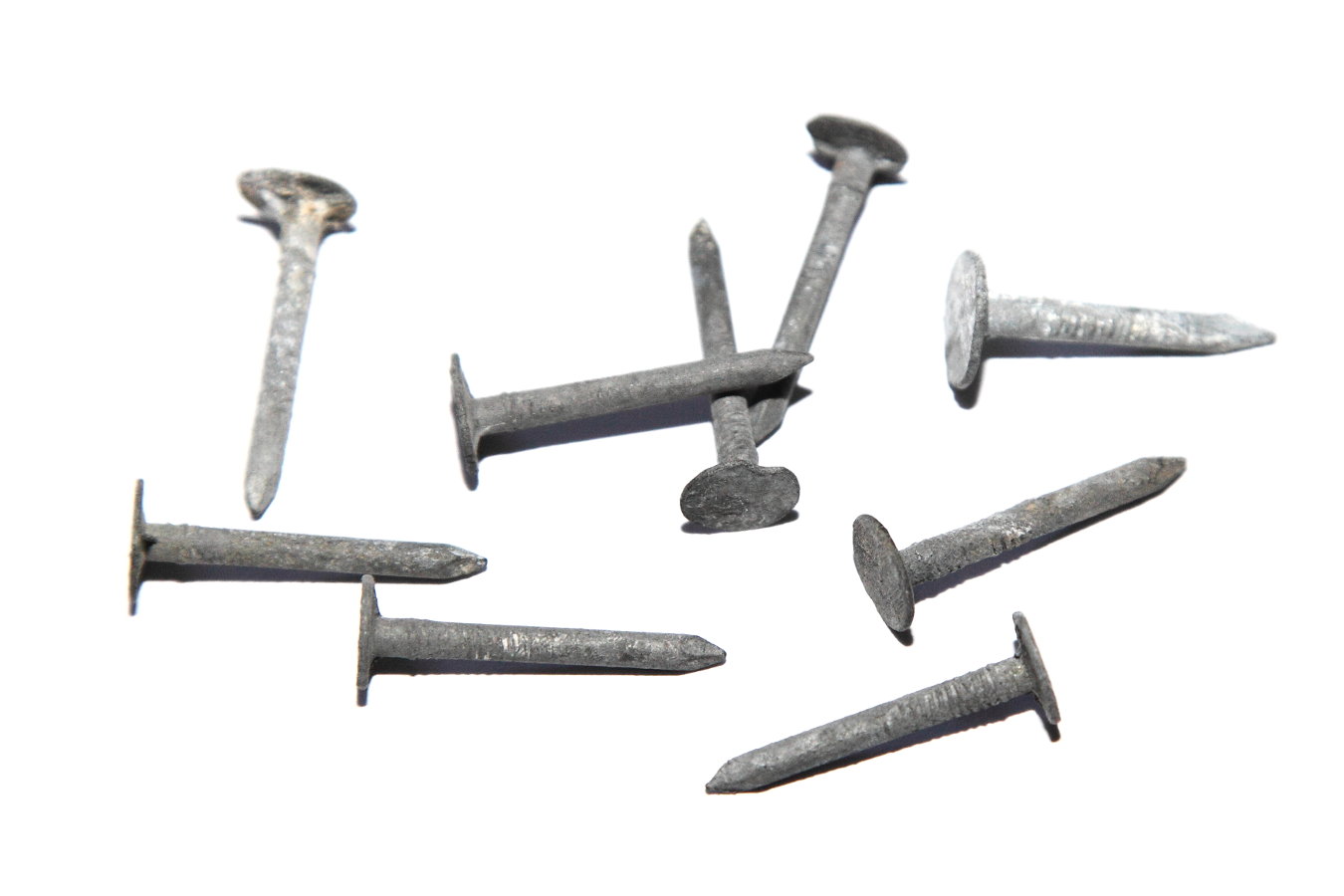

Zinknägel rosten nicht!

Kristallstruktur von Metallen

Es gibt drei Kristallstrukturtypen. Dabei betrachtet man die Anordnung der Metallatome zueinander.
Diese sind aber frühestens in der Oberstufe für Schüler von Interesse.



a) Kubisch-innenzentrierte Kugelpackung

68% Raumerfüllung

jedes Atom hat 8 Nachbarn

zu finden bei: Alkalimetallen, Eisen, Chrom

r=1/4 a √¯3



b) kubisch-dichteste Kugelpackung

74% Raumerfüllung

Jedes Atom hat 6 Nachbaratome

ABCABC-Schichtfolge

identisch mit kubisch-flächenzentrierter Kugelpackung

Tetraeder und Oktaeder Lücken

r=1/4 a √¯2

Koordinationszahl 12 (6 Nachbarn + je 3 pro Schicht darüber und darunter)

Bsp.: Al, Pb, Cu, Ag, Au, Ca





c) Hexagonal dichteste Kugelpackung

74% Raumerfüllung

ABAB

Tetraeder und Oktaeder Lücken

KZ=12 (6 Nachbarn + je 3 pro Schicht darüber und darunter)

Bsp.: Tl, Be, Mg, Sc, Y, La



Vergleich wichtiger Metalle

Folgende Tabelle soll eine erste Übersicht über Entdeckung, Vorkommen und Darstellung der betrachteten Metalle bieten:

Metall

Entdeckung

Vorkommen

Darstellung

Kupfer

ca. 10000 v. Chr.,

- als Kupferkies CuIFeIIIS2,
- als Kupferglanz Cu2S
- gediegen

Röstreaktionsverfahren

Silber

ca. 3500 v. Chr. (evtl. früher)

- als Silberglanz Ag2S,
- in Pyrit FeS2
- gediegen

Cyanidlaugerei, Amalgamverfahren

Gold

10000 v. Chr.

- gediegen

Cyanidlaugerei, Amalgamverfahren

Zink

Messing ca. 4000 v. Chr.
reines Zink erst 1746 (!)

- als Zinkblende ZnS

Röstreduktionsverfahren

Cadmium

1817

In Zinkblende ZnS

Röstreduktionsverfahren

Quecksilber

ca. 2000 v. Chr.

- In Zinnober HgS
- gediegen

Röstreduktionsverfahren



Die edleren der Metalle, wie Gold, Silber und Kupfer wurden von den Menschen schon früh entdeckt, da sie meist elementar vorkamen und nicht aufwändig durch Reduktion hergestellt werden mussten. Obendrein findet man sie auch leichter in den oberen Schichten der Erdkruste.
Wenn Kupfer in oxidierter Form gefunden wird, so ist es dennoch leicht zu reduzieren, da es in seinen Schwefelverbindungen (siehe Tabelle) sein Reduktionsmittel (S2-) gleich „mitbringt“.

Zink und Cadmium sind hingegen nur oxidiert zu finden. Quecksilber kommt meist oxidiert vor, kann aber in seltenen Fällen auch elementar vorkommen.

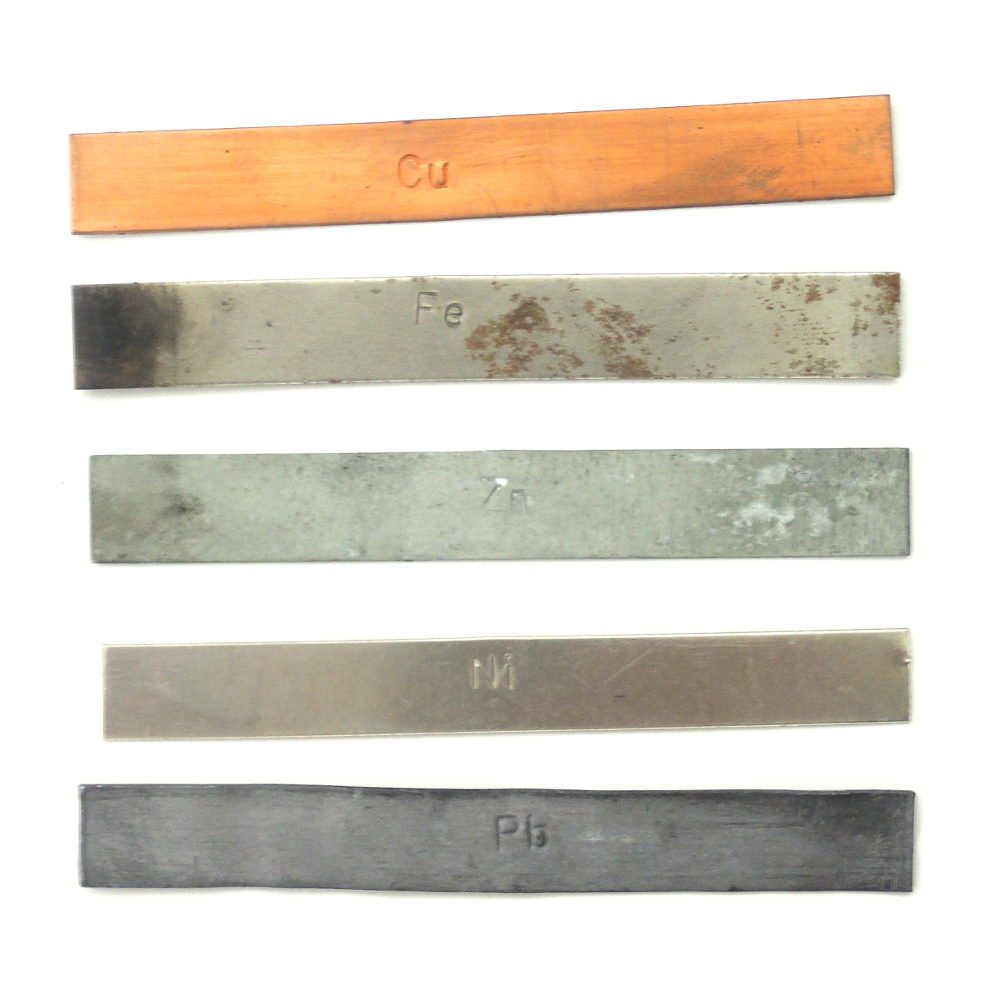

Alltagsmetalle im Vergleich:

Alltagsmetalle im Vergleich



Metalle



Kupfer

Aluminium

Eisen

Vorkommen

Basaltische Lava, Erdkruste (Kupfererz); selten in Kristallen

Kommt nur in Sauerstoffverbindungen vor:

Feldspäte,

Glimmer,

Tonerden





Gebunden; Basaltgestein

Gewinnung

3 Stufen:

Bergbau, Aufbereitung, Verhüttung in Schmelzöfen

aus Bauxit-Tonerde











Hochofen;
Kohlenstoff + Sauerstoff -> Kohlenstoffmonoxid;

CO + FeO -> Fe + CO2

Verwendung

In Kabeln, Wärmeleiter (=> als Kühler in Computern), Rohrleitungen, Schmuck, Kunstgegenstände, Besteck







Bauindustrie und Technik (als Leichtmetall für Fahrräder, Flugzeuge usw.)

Folien

Stahlherstellung

Mangnete

Oxid für Farbe

Typische Reaktionen

Reaktion mit Essigsäure Bildung von Grünspan









Reaktion mit Sauerstoff zu Oxidationsschicht, unter Wärme zu Oxid



Fe + S --> FeS

Sonstige Besonderheit

Gute Verarbeitung: Bronze (=Kupfer-Zinn- Legierung),
Messing (Kupfer Zink Legierung)

hohe Korrosions-beständigkeit durch Patina;

Leicht verformbar,

zäh







niedriges Gewicht;

als Pulver sehr reaktiv

hart, dehnbar, silberfarben, Schwermetall, lebenswichtig für biologische Organismen





  Zink Natrium
Vorkommen

Vorkommen nur Gebunden; Erze (Zinkspat/

Zinkblende)

Gesteinsalz, Soda, Meerwasser
Gewinnung

Zu Zinkoxid;

Behandlung mit H2SO4, Reinigung auf elektrolytischem Weg

Früher: NaCl-Elektrolyse



Heute: Schmelzelektrolyse von NaOH (Castner-Verfahren)

Verwendung Verzinkung von Eisen und Stahl; Legierungen; Oxidationsmittel Kühlmittel in Kernreaktoren, Reduktionsmittel

Typische Reaktionen

Mit Säuren: Bildung von Wasserstoff Mit Wasser zu NaOH

Sonstige Besonderheit

Bläulich-weiß, spröde, stark glänzend, dehnbar



Unbeständig gegen Säuren und Salzlösungen

Große Bedeutung für Mensch als Würz-, Konservierungsmittel und Geschmacksverstärker





Freiarbeit: Metalle und ihre Eigenschaften

Metalle sind die Elemente, welche links von der diagonal verlaufenden Bor-Astat-Linie stehen (außer Wasserstoff und den Halbmetalen).

Typische Halbmetalle sind: Bor, Silicium, Germanium, Arsen, Antimon, Tellur, Polonium und Astat. Sie haben sowohl metallische als auch nichtmetallische Eigenschaften.


Wichtige und bekannte Metalle:

Aluminium, Bismut, Blei, Cadmium, Calcium, Chrom, Cobalt, Eisen, Gold, Iridium, Kalium, Kupfer, Lithium, Magnesium, Mangan, Natrium, Nickel, Platin, Quecksilber, Radium, Silber, Titan, Uran, Vanadium, Wolfram, Zink und Zinn.





Eigenschaften von Metallen:

Obwohl sich Metalle natürlich voneinander unterscheiden, so haben sie doch alle auch einige Eigenschaften gemeinsam:

  • fest und lichtundurchlässig (außer bei extremen Temperaturen oder in extrem dünnen Schichten)
  • hohe Wärmeleitfähigkeit
  • gute elektrische Leiter
  • Metallischer Glanz
  • bilden mit anderen Stoffen oft Verbindungen, wie z.B. Salze.
  • In Legierungen sind Metalle (oder Metall und Nichtmetall wie bei (Eisen-Kohlenstoff-Legierung Stahl) miteinander gemischt.
  • Metalle sind nicht immer grau. Es gibt auch Metalle, wie z.B. das rote Kupfer, welche eine andere Farbe haben.
  • Die Schmelzpunkte der Metalle liegen meist etwas Höher: Dabei ist die Bandbreite sehr beeindruckend;39°C bei Quecksilber bis zu und 3410°C beim Wolfram.
  • Dichte: höchste Dichte: Iridium (Dichte 22,4) ,
  • Dichte: geringste Dichte Lithium (Dichte 0,53)
  • Bismut die geringste elektrische Leitfähigkeit, Silber hat die höchste.
  • Supraleiter: einige Metalle leiten nahe dem absoluten Nullpunkt (-273°C) elektrischen Strom wider­standsfrei.
  • Metalle dehnen sich beim Erwärmen aus, beim Abkühlen ziehen sie sich wieder zusammen.
  • Metalle sind oft hart, zugfest, bruchfest (und dennoch elastisch) und durch Schmieden verformbar.
  • Eisen, Nickel und Kobalt sind ferromagnestisch.
  • Metalle haben eine besondere Elektronenanordnung, welche „Elektronengas“ genannt wird. Dabei teilen sich viele Metalle gemeinsam Außenelektronen. Diese Anordnung ist für die elektrische Leitfähigkeit verantwortlich.
  • Metalloxide bilden mit Wasser Laugen



Eisen

Oft wird Eisen mit einer dünnen Schicht Zink überzogen, die es wesentlich korrosionsbeständiger macht. Bei Konservendosen macht man das z.B. oft auf der Innenseite!

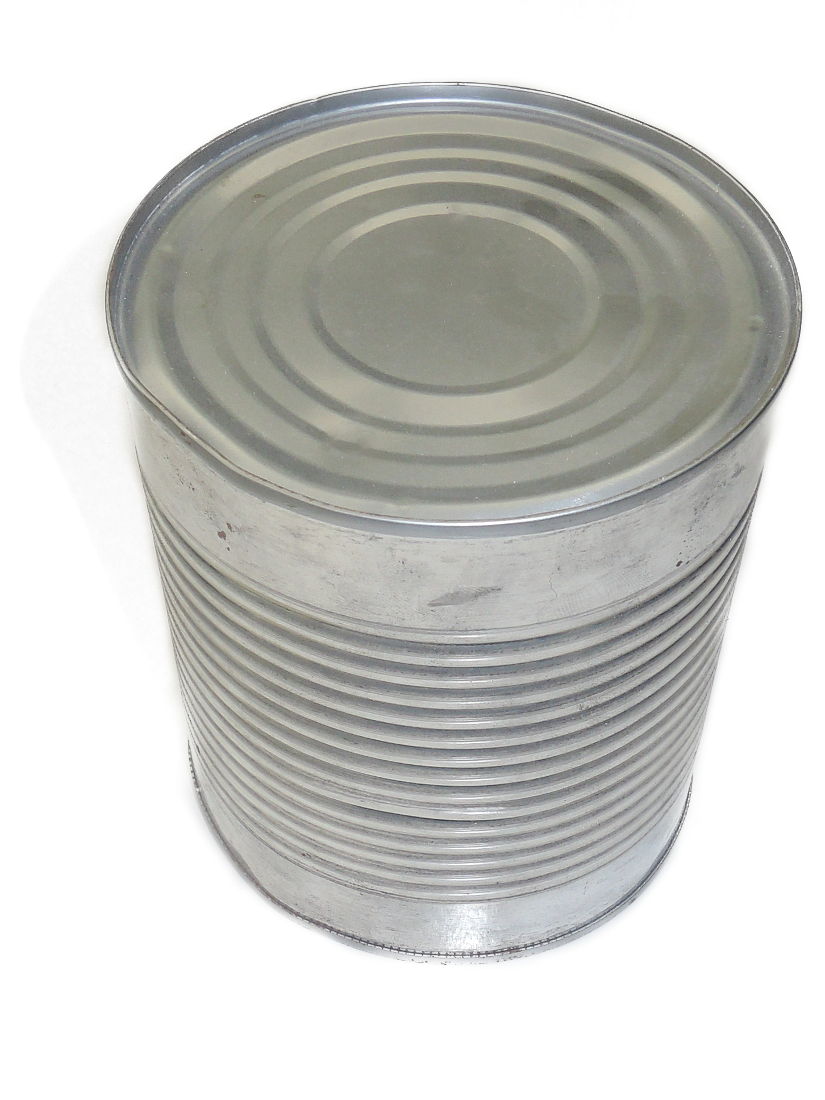

Konservenbüchse aus Eisen Konservenbüchse aus Eisen

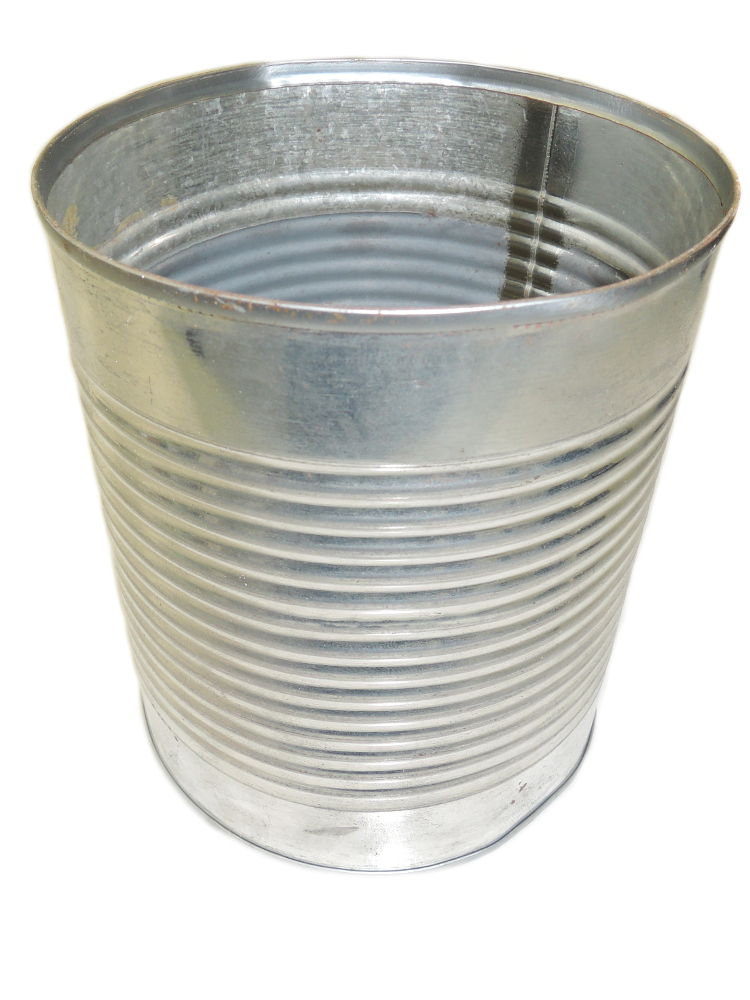

Im inneren erkennt man deutlich die Zinkbeschichtung:



Kupfer

Eigenschaften von Kupfer

  • rötlich-glänzende Farbe
  • hohe Festigkeit, gut schmiedbar, verformbar
  • Verwendung als hauchdünne Folien, Draht usw.
  • gut zum Schutz von Dächern, Türmen, als Abdeckung
  • nach Silber beste elektrische Leitfähigkeit sowie Wärmeleitfähigkeit
  • Legierungen mit Zinn, Eisen, Aluminium usw.
  • Bronze enthält 80-90% Kupfer, Rest Zinn
  • an feuchter Luft: allmählich grünlicher Überzug (Patina), bestehend aus Malachit: Schutz vor weiterer Korrosion.



Vorkommen von Kupfer

  • als gediegenes Metall
  • als Erz (sulfidisch, oxidisch: Kupferglanz (Chalkosin, Cu2S); Kupferkies (Chalkopyrit CuFeS2); Malachit)
  • 0,5 % Kupfer in Erzen enthalten
  • einige Förderländer: Chile, USA, Indonesien, Kanada, Australien, Russland, Peru, Polen, Mexiko, Kasachstan uvm.

Herstellung aus Erzen:

Wasser + zermahlene Kupfererze: Erzteilchen schwimmen oben, werden abgeschöpft (Flotation, Schwimmaufbereitung). Dann erfolgt eine Weiterbearbeitung in Hochöfen zu Kupferoxid; Reduktion mit Kupfersulfid (aus dem Erz) zu „Gar-/Rohkupfer“.



Reinigung des gediegenen Kupfers und des Garkupfers zu hochreinem Kupfer:

Elektrolytische Raffination (schon Reinheit von 99 % für meiste Anwendungen nicht geeignet):

  • wird in Platten in Kupfersulfatlösung gehängt
  • Kathode: reine Kupferbleche
  • Kupfer + unedle Metalle von Anode unter Oxidation in Lösung.
  • Edelmetalle: Anodenschlamm
  • Kupferionen werden an Kathode zu reinem Kupfer reduziert
  • Schlamm wird raffiniert
  • weitere Möglichkeit: Recycling von elektronischen Geräten und Gebrauchsgegenständen



Typische Reaktionen von Kupfer

1. Bildung von Patina (Beispiel Dachdecken):

Reaktion des neuverlegten hellroten Kupfers in dunkles Rot (Kupfer(I)-oxid), Schwarz (Kupfer(II)-oxid), dann in die blaugrüne Patina:

2 Cu + CO2 + H2O + O2 ---> CuCO3 · Cu(OH)2



Achtung: Patina ist NICHT Grünspan! Grünspan besteht aus Kupferacetat, entsteht bei Reaktion mit Essigsäure + Luft, in Wasser löslich => Verwendung in Farben



2. Kupferpulver in Brennerflamme:

Flamme wird grün:

2Cu + O2 ---> 2CuO



Je heller die Flamme, desto größer die Sauerstoffaffinität, desto unedler ist es.

Kupfer ist ein Edelmetall (grün, nicht besonders hell).



3. Kupfer und Säuren

Kupfer ist recht widerstandsfähig (unter Luftabschluss) gegen alle Konzentrationen von Salzsäure und gegenüber verdünnter Schwefelsäure, aber es reagiert mit Salpetersäure!

Cu + 2 HNO3 + 2 H+ ---> Cu2+ + 2 NO2 + 2 H2O



Reaktion mit heißer, konzentrierter Schwefelsäure:

Cu + 2 H2SO4 ---> CuSO4 + SO2 + 2 H2O



Verwendung

  • wegen elektrischer Leitfähigkeit Verwendung für Drähte und Leiterbahnen
  • Korrosionsbeständigkeit: Baumaterial für Dachbleche + -rinnen, Maschinen- + Apparatebau, Beschläge, Patronenhülsen, Münzen
  • Wärmeleitfähigkeit: Heizrohre, Braukessel, Kochgeschirr, Lötkolben
  • Legierungen: Modeschmuck, Maschinen, Glocken, Kunstgegenstände, Instrumente, Essbestecke, Geschirr. Instrumente, elektr. Widerstände
  • Kupfersalz: blaue Flammenfarben (CuCl) im Feuerwerk.

Zur Herstellung von Kupfer wird das Röstreaktionsverfahren verwendet:

Rösten: 2Cu2S + 3O2 --> 2 Cu2O + 2 SO2

Reduktion: 2Cu2S + Cu2O --> 6Cu + SO2



Herstellung von Zink

Die Reduktion wird hier mit zugefügtem Kohlenstoff durchgeführt:

  • Rösten: 2ZnS + 3O2 --> 2 ZnO + 2 SO2
  • Reduktion: ZnO + CO --> Zn + CO2



Herstellung von Quecksilber:

Rösten: HgS + O2 --> Hg + SO2



Das Element Nickel

Vorkommen von Nickel:

Es kommt häufig als Erz im Magnetkies „Pyrrhotin“ als Nickelsulfid (NiS), verbunden mit Sauerstoff als Oxid oder auch gediegen vor. So lassen sich Nickelerze in zwei Gruppen einteilen: in sulfidische und in oxidische:

Sulfiderze enthalten vorwiegend das Mineral Pentlandit und auch große Mengen an „Pyrrhotin“. Dieser Erze enthalten außer Nickel auch Anteile anderer Stoffe wie Eisen, Kupfer oder Kobalt.

Oxiderze, welche auch Latierite genannt werden, enthalten Restkonzentrate basischer Eruptivgesteine und somit hohe Anteile an Magnesium und Eisen – dafür aber nur geringe Mengen an Nickel (1- 3 %).

Der größte Anteil an Nickel wird in Russland, Kanada und in Norwegen produziert.



Eigenschaften von Nickel:

Nickel ist ein chemisches Element, dessen Symbol Ni ist. Es steht im Periodensystem in der 4. Periode. Es ist ein Nebengruppenelement mit der Ordnungszahl 28.

Nickel ist ferromagnetisch und lässt sich gut schmieden sowie weiterverarbeiten.. Erhitzt man es, lässt es leicht Wasserstoff hindurch. Bei Raumtemperatur ist es beständig gegen Luft, Wasser, Laugen und nichtoxidierende Säuren. Außerdem entzündet sich Nickelpulver von selbst (man nennt solche Stoffe pyrophor).



Verwendung von Nickel

Nickel wird in vielerlei Gegenständen verwendet: Haushaltsgegenstände, Werkzeuge, Schmuck, Stahlzusatzstoff und vielem mehr. Es führt aber oft zu Hautirritationen, gilt als stark allergieauslösend sowie vermutlich als krebserzeugend. Von der Verwendung von Nickel wird heute abgeraten.

Nickellegierungen gelten dabei als weniger gefährlich als das elementare Metall. Daher findet man Nickel weiterhin in Bestecken und Münzen. Da die Dauer des Hautkontakts auch eine Rolle spielt, welche beim Tragen von Schmuck weitaus länger ist, darf Nickel nicht mehr in Schmuck mit eingearbeitet werden.

Es sind sogar recht viele Menschen allergisch gegen Kakao, da dieser von Natur aus geringe Mengen Nickel enthält.

Einige Pflanzen und Tiere benötigen den Stoff allerdings zur optimalen Enzymfunktionalität.



Großtechnische Gewinnung von Nickel

Großtechnisch kann man auf zwei Wegen reines Nickel herstellen: die elektrolytische Raffination und das Flotationsverfahren:



Nickelgewinnung - die elektrolytischen Raffination:

Vorbereitung: Der Magnetkies (Pyrrhotin) wird vorgeröstet und somit dann mechanisch aufbereitet und angereichert. Dazu bläst man reinen Sauerstoff in das heiße Eisensulfid, was zu einer Redoxreaktion führt, so dass Eisenoxid entsteht und Nickelsulfid.

Dabei kann der Großteil des enthaltenen Eisenoxids und weitere enthaltene Metallverbindungen können durch das Schmelzen mit Natriumsulfid getrennt werden und dann aus der Schlacke abfließen. Zurück am Boden verbleibt Nickelsulfid.

Durch weiteres „rösten“, also der Reaktion mit Sauerstoff entsteht Nickeloxid, welches im Folgenden mit Koks (Kohlenstoff) weiterverarbeitet wird. Bei dieser Redoxreaktion entstehen als Produkte (Roh-)Nickel und Kohlenstoffdioxid.

Um den noch minimal verunreinigten Rohnickel zu reinen Nickel weiterzuverarbeiten, findet eine elektrolytische Raffination statt, welche im Grunde eine Elektrolyse ist. Der abschließende Reinheitsgehalt liegt bei bis zu 99,6%.



Als Alternativmethode kann auch hochreiner Nickel mit dem Mondverfahren hergestellt werden:

In speziellen Öfen wird bei 400 °C Nickeloxid mit einem Gemisch aus Kohlenstoffmonooxid- und Wasserstoff reduziert:

2NiO + CO + H2 -> 2Ni + H2O + CO2

Der dabei entstehende „Nickelschwamm“ wird im Anschluss bei 50 - 80°C im Gegenstrom mit Kohlenstoffmonooxid in Kontakt gebracht. Es entsteht gasförmiges Nickeltetracarbonyl Ni(CO)4:

Ni + 4CO -> Ni(CO)4

Daraus entsteht letztlich dann reiner Nickel mit einem Reinheitsgehalt von 99,99%.



Nickelgewinnung - Flotation:

Die Flotation ist im Grunde ein physikalisch-chemisches Trennverfahren, bei dem reine Metalle gewonnen werden.

Dazu wird angerereichertes Nickel fein zermahlen und in Wasser gegeben. Es werden nun Tenside (Siefen) zugefügt, welche die Abschöpfung vereinfachen. Durch Lufteinschlüsse schwebt das Metall im Schaum der Flüssigkeit. Man nennt dies auch Flotationsbad. Durch Schaumstabilisatoren und das Hineinblasen von Luft verteilt sich diese, so dass die Schaummenge gleich bleibt.

Zur Trennung wendet man einen Trick an: Sehr feines Nickel lässt sich schlecht mit Wasser vermischen. Es bleibt an den auf der Flüssigkeit schwimmenden Luftblasen haften (deswegen auch der Begriff Flotation). So kann es nun mit dem Schaum abgeschöpft werden. Alle anderen Metalle sowie weitere Verschmutzungen verbleiben in der Flüssigkeit bzw. am Boden und werden erst am Ende des Prozesses entfernt (=„Abschlämmen“).



Folgende Hilffsstoffe werden bei der Flotation eingesetzt:

1. Schäumer (stabilisieren die Luftblasen)

2. Sogenannte „Sammler“ machen den Gemengeanteil, der nicht benötigt wird, hydrophob. Also wasserabweisend. Zum Aufschlämmen wird nun Luft hineingeblasen, welche ausschließlich an den hydrophoben Teilchen haftet, welche so an die Wasseroberfläche aufsteigen.

3. pH-Regulatoren und Flockungsmittel.



Wiederholungsfragen zu Nebengruppenelementen und Metallen

1. Nenne 10 Alltagsmetalle und ihre Verwendung

2. Wodurch unterscheiden sich edle von unedlen Metallen?

3. Beschreibe die Kupferherstellung.

4. Beschreibe die Nickelherstellung.

5. Treffe fünf allgemeine Aussagen über die Elemente der Nebengruppen.

6. Erkläre die metallische Bindungen

7. Begründe mithilfe des Konzepts der metallischen Bindung die elektrische Leitfähigkeit der Metalle.



Wir benutzen Cookies
Wir nutzen Cookies auf unserer Website. Ihre personenbezogenen Daten/ Cookies werden zur Personalisierung von Anzeigen verwendet. Einige Cookies sind essenziell für den Betrieb der Seite, während andere uns helfen, diese Website und die Nutzererfahrung zu verbessern (Tracking Cookies). Sie können selbst entscheiden, ob Sie die Cookies zulassen möchten.
